变电站仿真培训系统是一套可以为运行人员提供直观了解变电所运行的平台，提供可视化、真实的现场感，弥补运行人员缺乏供电所运行经验的不足，实现巡检模拟，为培训运行人员和业务运行提供软件基础。针对综自站监控人员、变电运行人员培训、考核和鉴定的实际需要，在培训功能的设计方面，充分考虑了综自站及变电运行人员的监盘、常规操作、巡视和事故处理等工作，并使各专业技能人员可以深刻了解设备内部构成以及动作过程，通过本系统可以让综自站监控人员、变电运行人员和管理人员得到全面详实的系统培训。

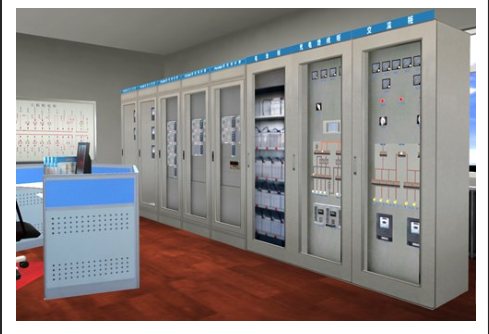

实训基地的变电所控制室硬件设施都为真实设备

系统优势
1.可动手演练和实操；
2.现场故障模拟和故障预案可配置性；
3.真实屏柜和软件虚拟仿真的完美结合。手动操作屏柜，高压室和一次侧虚拟仿真设备根据电气特性进行互动。

系统功能介绍
1）倒闸作业，包括远动、屏控、设备本体的倒闸作业，设备的状态、与屏控、SCADA 监控的状态一致，实现设备逻辑互锁。
2）电网实时数据采集后，通过公式计算及时反应到系统界面以及综自系统中，以决定保护是否动作，综自系统的保护值得设置，自动重合闸的实现，自动重合闸方式切换及投退操作，所有保护出口的设置。
3）创建变电所的虚拟场景，场景中的各种建筑、环境模型、设备模型（如变压器、隔离开关、隔离开关按钮、接地线、 验电器等）均与京广线上的变电所一致（1:1 制作）。
4）实训室真实的设备与牵引供电 3D 系统保持通讯，真实的设备状态与软件的监控端、调度端、3D 设备端保持同步，并且能够互相操作。
5）一次设备故障、设备异常与缺陷设；挂牌及围栏，安全工器具使用；进行设备巡视的训练，如各类设备的巡视点、正确的巡视路径。
6）通过机构箱等设备中的可操作按钮实现仿真操作票与现场操作票的统一，现场操作票中的各项均能在仿真系统实现。
7）在培训过程中，教练员可适时设置异常、缺陷（缺陷有原因 分析及相应处理，缺陷设置应包括现场运行规范和安全工作规程涵盖的所有缺 陷和缺陷的组合），以考核学员在设备巡视过程中，能否及 时发现并作相应的处理。
8）铁路牵引变电所内外所有控制屏、中央信号屏、模拟屏、保护和自动装置屏、 站用电屏等仿真屏颜色、款式、操作、显示、报警、液晶显示及其操作等与参照对象一致，所有操作、灯光、报警、显示等响应及其响应速度与参照对象一致。

仿真支撑系统
仿真培训系统不是一个单个仿真培训系统，而是由多个仿真系统组成的分布式交互仿真培训综合系统。交互式、分布式仿真软件支撑平台结合铁路牵引变电所仿真系 统的特点，解决了分布式仿真培训系统互操作性、分布性、异构性、时空一致性和开放性问题，具有良好的规模可伸缩性，能够满足各种规多级联合仿真培训系统的需要。仿真软件支撑平台建立在 WINDOWS 操作系统平台之上，充分利用了 WINDOWS 操作系统中强大的网络功能。

牵引变电所仿真软件
牵引变电所仿真软件是实现铁路牵引变电所仿真及其培训功能的程序集合，包括监控/监视系统、虚拟现实巡视系统、 虚拟屏系统、操作票生成与培训系统等软件。保证铁路牵引变电所所有功能的实现。
系统的所有CRT画面、菜单、操作及各项功能，画面的调用及刷新时间与实际系统相同。
巡视系统 按照部颁与现场运行规程对正常与特殊情况下巡视项目、周期的规定， 对变电所内外一、二次设备和回路进行巡视培训，包括巡视所用的所用方法、专用工具 的使用，以及对设备运行的正常、异常、缺陷进行判别和处理的训练。

教员控制系统
具有科学、灵活的培训监控、管理、教学功能。牵引变电所仿真培训系统除具有常规的功能外，还具有对学员的解/锁定、答案汇总以及对学员机器的 开/ 关机、重启和注销。同时可以做到远程修改学员机配置文 件的功能。
在训练过程中教员任意设定设备的特殊运行条件、异常、 缺陷，学员既可以在系统帮助下自主学习，还可以对学员的巡视进行跟踪，在学员完成巡视与相应的处理后立即给 出评分，出具学员 巡视和异常、缺陷的判断与处理的记录、评分表。

三维技术仿真模拟演练系统
系统通过建立的全三维可视化变电所、配电所、接触网等仿真场景，受训人员可在系统中随意漫游，并根据要求完成变电所、配电所、接触网等的正常巡视、日常操作、 缺陷处理等工作，从而实现对受训人员的全过程动态仿真培训。
以下列全三维可视化变 电所仿真场景要求为示范要求,建立 变电所、配电所、接触网等三维仿真模拟演练系统。
a. 正常操作
b. 巡视培训
c. 异常与缺陷的处理
d. 事故处理
e. “五防”系统仿真

牵引供电考试管理系统
包含变电模拟教学考试系统，变电模拟教学系统题库含2000道供电系统应试应会题库。具备题库管理、题目管理、组卷管理、考试安排、在线参加考试/测验、成绩管理等功能。

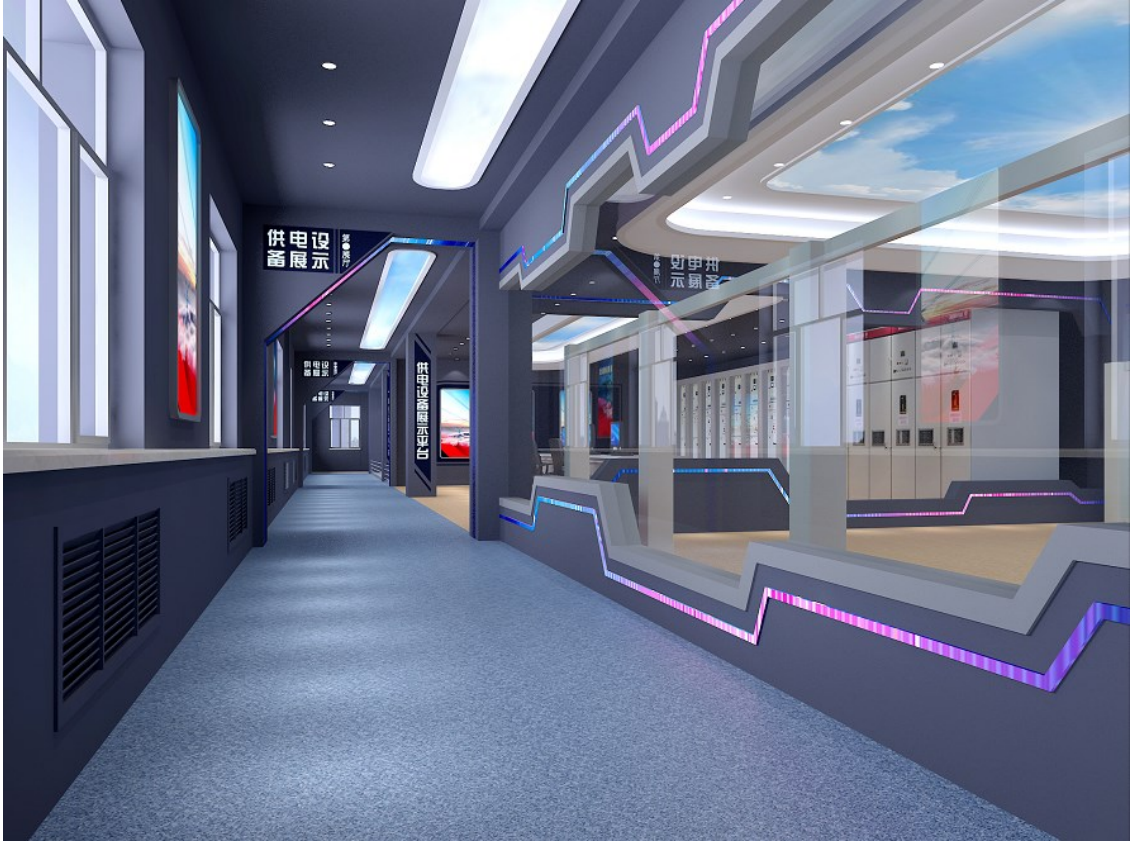

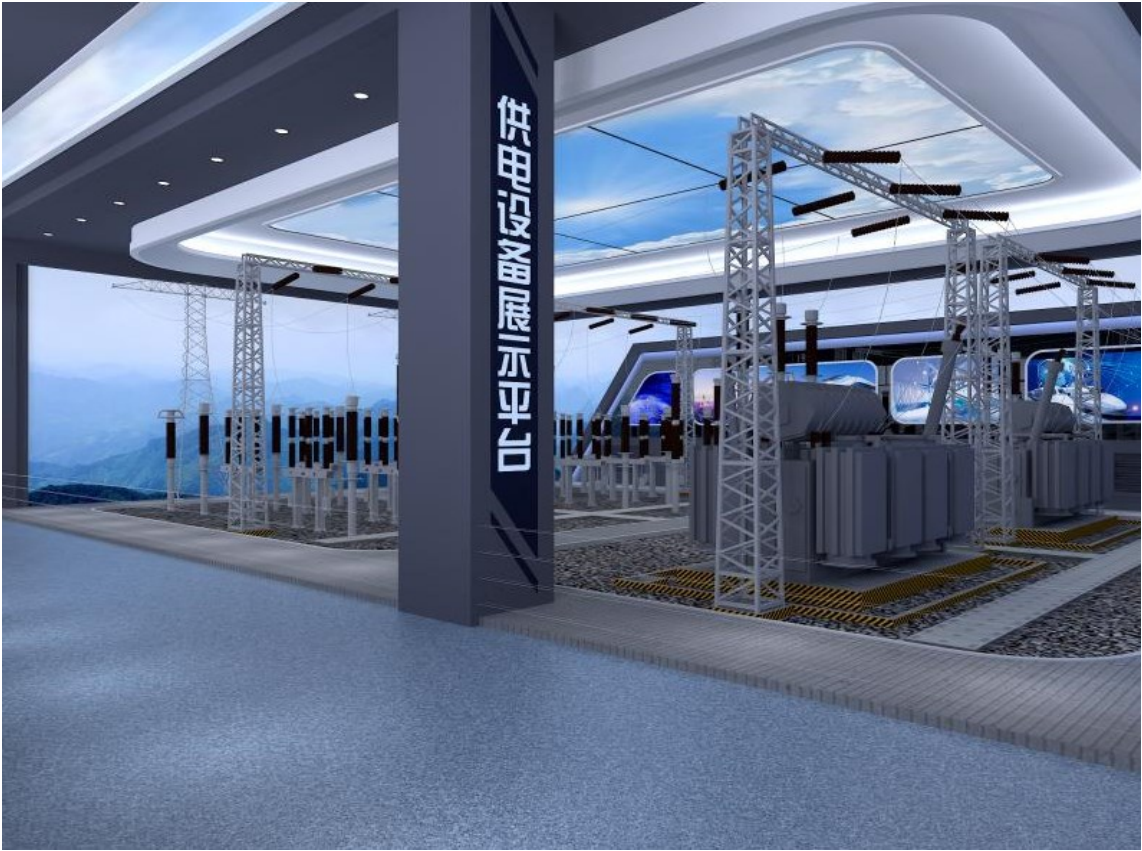

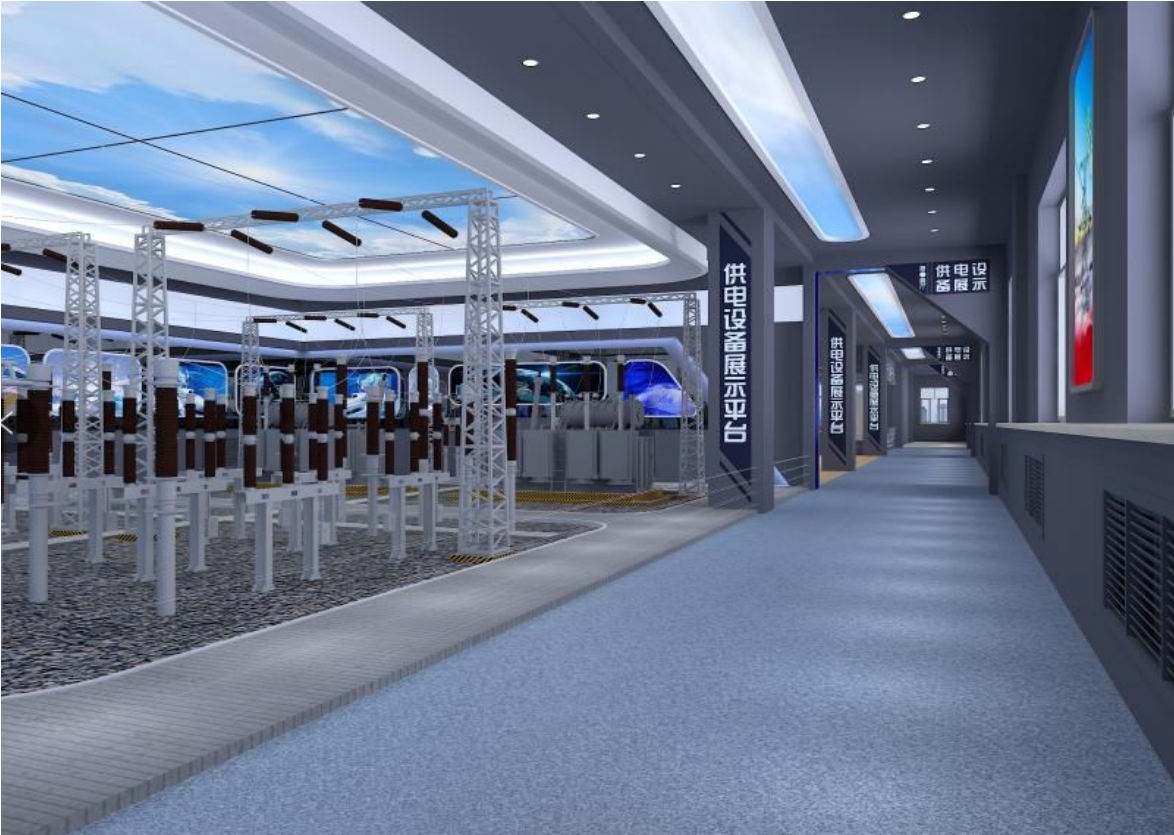

实施效果
